الادوات والاجهزة المستخدمة في قياس المسافات

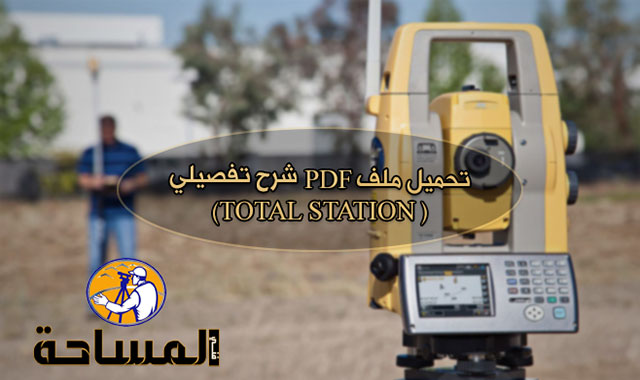

total station تحميل كتاب شرح (جهاز المحطة المتكاملة)  توتال ستيشن pdf ،  جهاز المحطة المتكاملة (بالإنجليزية: Total Station) أو المحطة الشاملة هو جهاز للرصد المساحي الارضي يجمع بين عدة أجهزة في محطة واحدة فهو يجمع بين ثيودليت الكتروني لقياس الزوايا الافقية و الرأسية + جهاز قياس المسافات إلكترونيا (Electronic Distance Measurement (EDM.

total station

total station شرح تفصيلي للتوتال ستيشن

هذا الجهاز هو نتاج تطورات عديدة ومتلاحقة في مجال الفيزياء والبصريات ، فضلا عن تقنيات القياسات المساحية حيث بدأت الدراسات المكثفة لإنتاج الطراز الأول من هذه الأجهزة في وقت مبكر من القرن العشرين. ثم بدأت في الانتشار مع الحرب العالمية الثانية. وتعتمد هذه الأجهزة على القياس الكهرومغناطيسي للمسافات من خلال موجة قياس تنبعث من الجهاز متجهة إلى العاكس الذي يردها مرة أخرى للجهاز الذي يقوم بدوره بحساب المسافة التي قطعها الشعاع بمعلومية سرعة الموجة وزمن الارتداد.

بدأ استخدام هذه الأجهزة منفردة لقياس المسافة بين نقطتين بوضع جهاز توليد الأشعة على النقطة الأولى والعاكس على النقطة الثانية حيث كان يتم استبدال وحدة توليد الأشعة بجهاز الثيودوليت لقياس الزوايا والاتجاهات المطلوبة لإتمام العمل المساحي. أمكن بعد ذلك تثبيت وحدة توليد أشعة على جهاز ثيودوليت بوسائل تثبيت خاصة ليتم قياس كلا من المسافات والزوايا في نفس الوقت وكانت تعرف وحدة قياس المسافة في ذلك الوقت بـ "الديستومات Distomat ". بعد ذلك أمكن دمج الديستومات داخل جهاز الثيودوليت لينتج ما نعرفه اليوم بالتوتال ستيشن.

فيما يتعلق بالمسميات المختلفة للجهاز فهناك بعض الدول الأوروبية تسمي هذا الجهاز "التاكيومتر الإلكتروني" Electronic Tacheometer نسبة إلى أجهزة التاكيومتر التي كانت شائعة الاستخدام قبل انتشارالأجيال الحديثة من التوتال ستيشن.

مجالات استخدام أجهزة المحطة المتكاملة (total station)

تستخدم أجهزة المحطة المتكاملة total station في أعمال متعددة منها :

1. أعمال المسح التفصيلي.
2. المشاريع الهندسية ( توقيع المباني والطرق وخطوط المياه والمجاري و أقلنية الري..).
3. التضليع.
4. أعمال المسح الدقيقة.
5. أعمال لمسح الطبوغرافي.

total station - مساوئ استخدام أجهزة المحطة المتكاملة

يمكن تلخيص مساوئ استخدام أجهزة المحطة المتكاملة (total station) على النحو التالي :

1- يصعب إجراء التحقيق الميداني أثناء أخذ القياسات إذ لا بد من العودة إلى المكتب وإخراج
الحسابات والرسومات ومن ثم إجراء تحقيق شامل (وإن كان هناك مؤخراً محاولة للتغلب على هذه
المشكلة بتزويد الأجهزة بشاشة قياس كبيرة يمكن من خلالها استعراض مواقع النقاط المرفوعة بشكل مبدئي).
2 - في بعض الأحيان تنعكس الإشارة الكهرومغناطيسية من سطح مّا غير العاكس نفسه.

لتحميل الملف PDF

تحميل الملف اضغط هنا
